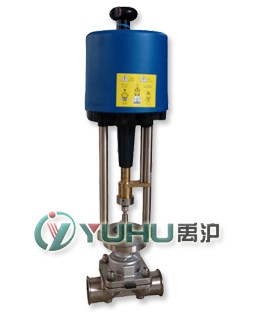

ZDLWG電動衛生隔膜調節閥
 |
| ZDLWG電動衛生隔膜調節閥 |
一、電動衛生隔膜調節閥 產品概述
電動隔膜調節閥是一種特殊形式的衛生調節閥，其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開。電動隔膜調節閥實際上不過是“鉗夾”的閥，一個彈性的，可擾的膜片，用螺椿連接在壓縮件上，壓縮件是由閥桿所操作而上下移動，當壓縮件上升，膜片就高舉，而造成通路，當壓縮件下降，膜片就壓在閥體堰上（假使為堰式閥）或壓在輪廓的底部（假使為直通式），電動隔膜調節閥適用于開關及節流之用。
電動隔膜調節閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。閥座可以是堰形，也可以是直通流道的管壁。電動隔膜調節閥的優點是其操縱機構與介質通路隔開，不但保證了工作介質的純凈，同時也防止管路中介質沖擊操縱機構工作部件的可能性。此外，閥桿處不需要采用任何形式的單獨密封，除非在控制有害介質中作為安全設施使用。電動隔膜調節閥中，由于工作介質接觸的僅僅是隔膜和閥體，二者均可以采用多種不同的材料，因此該閥能理想地控制多種工作介質，尤其適合帶有化學腐蝕性或懸浮顆粒地介質。電動隔膜調節閥地工作溫度通常受隔膜和閥體襯里所使用材料地限制，它的工作溫度范圍大約為－50～175℃。電動隔膜調節閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。操縱機構和介質通路隔開使電動隔膜調節閥不僅適用于食品和醫藥衛生工業生產，而且也適用于一些難以輸送的和危險的介質。更多種人造合成橡膠和工程塑料的應用，以及更廣泛地選擇閥體襯里材料，使電動隔膜調節閥在現代工業的各個領域都得到廣泛的應用。
二、電動衛生隔膜調節閥主要技術參數
（1）閥體參數
| 公稱通徑 DN |
15 |
20 |
25 |
32 |
40 |
50 |
| 閥座直徑 dN |
15 |
20 |
25 |
32 |
40 |
50 |
| 額定行程 |
10 |
16 |
25 |
| 閥體形式 |
直通式 |
| 公稱壓力 |
PN0.6、1.0、1.6MPa |
| 連接方式 |
卡箍式、螺紋式 |
| 密封填料 |
硅橡膠、聚四氟乙烯 |
| 閥體材料 |
304、304L、316、316L |
（2）閥內件參數
| 閥芯形式 |
隔膜式閥芯 |
| 流量特性 |
快開特性 |
| 閥芯材料 |
（304、304L、316、316L）+硅橡膠、聚四氟乙烯 |
（3）執行器參數
| 執行器型號 |
國產（3810、PSL、DKZ）；進口（羅托克、西門子、歐瑪、西博思） |
| 主要技術參數 |
電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他） |
| 輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定制RS485通訊接口 |
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
三、電動衛生調節閥 性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±2.0； 配PSL±1.0 |
| 回差% |
配381L ±2.0； 配PSL±1.0 |
| 死區% |
1.0 |
| 始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
| 始點±2.5 |
終點±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
50：1 |
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
