ANSI美標球閥
 |
 |

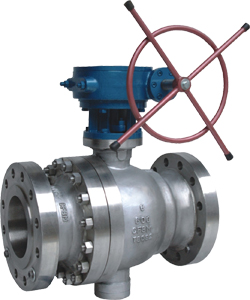

| 固定式美標球閥（蝸輪傳動） |

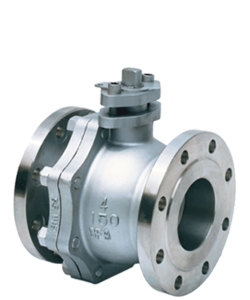

固定式美標球閥（手柄傳動） |
一、美標球閥 產品概述
上海禹滬公司生產的美標球閥和國標球閥是同屬一個類型的閥門，區別在它們的使用標準不一樣，美標球閥是采用ANSI標準的，是近年來被廣泛采用的一種新型標準閥門，美標球閥在管道中一般應當水平安裝。
1、適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
2、適用溫度：-196～350℃
3、驅動方式：手動、氣動、電動、液動等。
4、公稱通徑：DN 15-250 1/2"～10"
二、美標球閥 技術規范
| 設計依據 |
美標系列 |
| 設計標準 |
API 6D |
ANSI B16.34 |
| 法蘭連接結構長度 |
API 6D |
ANSI B16.10 |
| 結構長度(焊接) |
API 6D |
ANSI B16.10 |
| 連接法蘭 |
ANSI B16.5、B16.47 |
| 對焊端 |
ANSI B16.25 |
| 試驗和檢驗 |
API 6D |
API 598 |
三、美標球閥 試驗壓力
| |
試驗壓力(MPa） |
| 磅級（Class） |
殼體試驗 |
密封試驗 |
| 150 |
3.0 |
2.2 |
| 300 |
7.6 |
5.6 |
| 600 |
15.0 |
11.0 |
四、美標球閥 主要零件材料
| 名稱 |
WCB類 |
CF8類 |
CF3類 |
CF8M類 |
CF3M類 |
| 閥體左體 |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球體 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 閥桿 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 閥座 |
PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion |
| 閥座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 彈簧 |
|
3yc-7/17-49H |
| O形圈 |
NBR |
氟橡膠 |
| 螺柱 |
A193-B7 |
A193-B8 |
| 螺母 |
A194-2H |
A194-8 |
五、美標球閥 產品選型
選型時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：美標球閥,不銹鋼美標球閥,美標法蘭球閥
